Anleitung – Solar Helikopter Bausatz aus Holz

Einleitung

Herzlich willkommen zu dieser Montageanleitung! Diese Anleitung wurde speziell für Jugendliche und Anfänger entwickelt, um den Zusammenbau so einfach und verständlich wie möglich zu gestalten. Dieses Set ermöglicht es dir, auf spielerische Weise mechanische und technische Grundlagen zu erlernen.

Wichtige Hinweise & Sicherheitshinweis

✅ Bauen mit Verantwortung: Diese Anleitung dient als Unterstützung für den sicheren und korrekten Zusammenbau des Modells. Bitte lies alle Schritte sorgfältig durch und arbeite Schritt für Schritt, um Fehler zu vermeiden. Falls du unsicher bist, frage eine erwachsene Person um Hilfe.

✅ Kein Spielzeug für Kleinkinder: Dieses Produkt enthält kleine Teile, die verschluckt werden könnten. Es ist nicht für Kinder unter 3 Jahren geeignet.

✅ Elektronische Bauteile beachten:

• Halte alle Kabel trocken und vermeide es, sie zu knicken oder zu beschädigen.
• (Wenn benötigt) Setze die Batterien erst ein, wenn der Aufbau abgeschlossen ist, um Kurzschlüsse zu vermeiden.
• (Wenn benötigt) Stelle sicher, dass die Polarität (+/-) der Batterien richtig ausgerichtet ist.

✅ Vermeide grobe Gewalt: Falls ein Teil nicht passt, überprüfe die richtige Positionierung anstatt es mit Gewalt einzusetzen.

✅ Arbeite auf einer stabilen Fläche, damit keine Teile verloren gehen.

✅ Nutze keine Gewalt – falls etwas nicht passt, überprüfe die Position der Teile.

✅ Halte elektronische Bauteile trocken und schütze die Kabel vor Beschädigung.

✅ Achte auf kleine Teile, die leicht verloren gehen oder verschluckt werden können.

✅ Batterien richtig einsetzen (wenn benötigt) – achte auf die richtige Plus (+) und Minus (-) Polung.

Warnung für Kleinkinder (0–3 Jahre)

🚨 ACHTUNG! Dieses Set enthält kleine Teile, die verschluckt werden könnten und Erstickungsgefahr verursachen!

❌ Nicht für Kinder unter 3 Jahren geeignet!
❌ Kein Spielzeug – nur unter Aufsicht von Erwachsenen verwenden!
❌ Von Mund, Nase und Ohren fernhalten!

Falls ein Teil verschluckt wurde, sofort medizinische Hilfe rufen! Am besten außer Reichweite von Kleinkindern aufbewahren. ⚠

Haftungsausschluss zu dieser Anleitung

Diese Dokumentation wurde von uns mit größter Sorgfalt erstellt, um eine klare und verständliche Anleitung bereitzustellen. Dennoch können Satz- und Druckfehler nicht ausgeschlossen werden. Wir übernehmen keine Haftung für Schäden, die durch fehlerhafte oder missverständliche Informationen in dieser Anleitung entstehen. Änderungen an Produktdesign und technischen Spezifikationen bleiben vorbehalten.

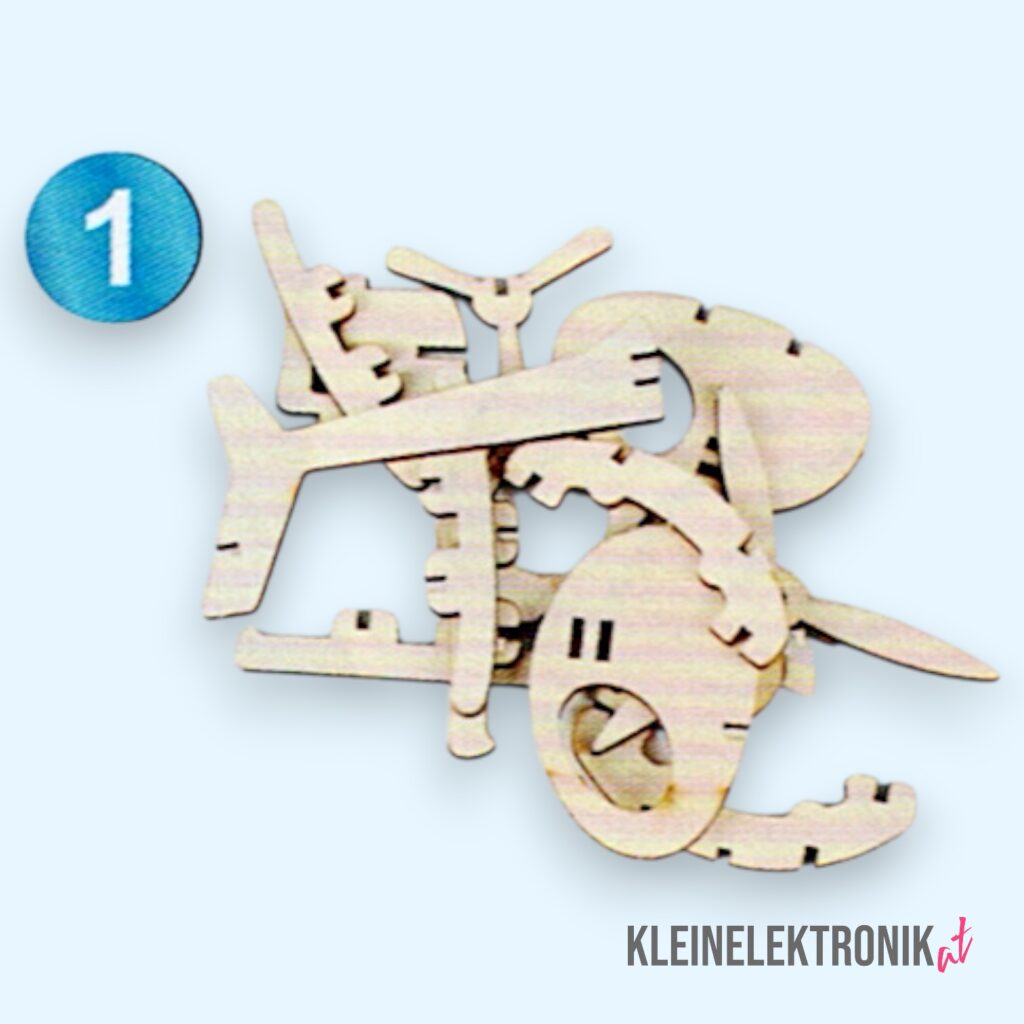

Teileübersicht & Vorbereitung

Bevor du beginnst, überprüfe, ob alle notwendigen Teile vorhanden sind:
✔ Holzplatten mit vorgefrästen Bauteilen für den Rahmen und Bauteile
✔ Motor für den Antrieb
✔ Zahnrad für die Bewegung
✔ Solarzelle mit Kabel
✔ Klebestreifen

• Bereite alle Teile vor. Lege das Grundgerüst des Modells aus Holz, die Räder und weitere Bauteile sortiert bereit.

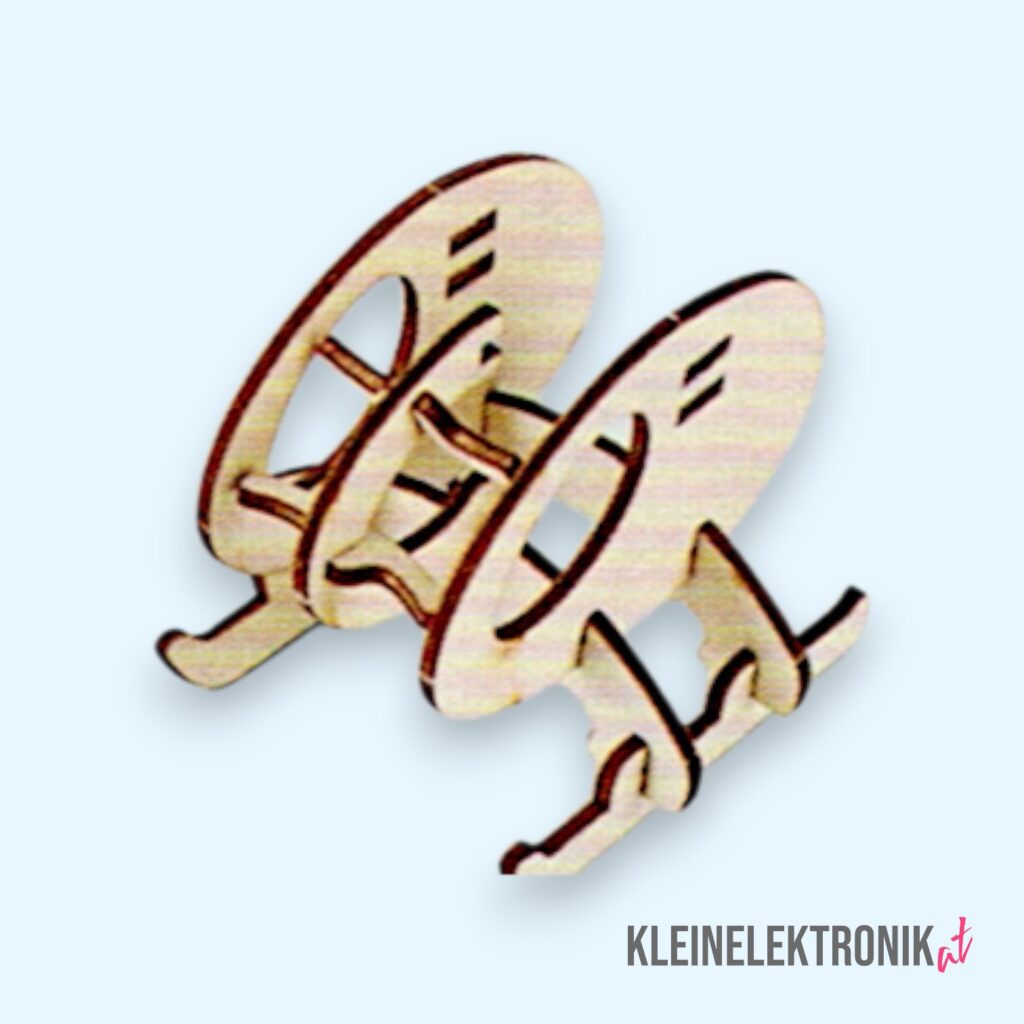

• Nimm die gebogenen Seitenteile des Chassis und die obere Verbindung und füge sie zusammen. Diese bilden den Rahmen des Modells.

• Montiere die große runde Platte (sie bildet die Hauptachse) an den vorgegebenen Stellen des Rahmens. Achte darauf, dass sie fest sitzt.

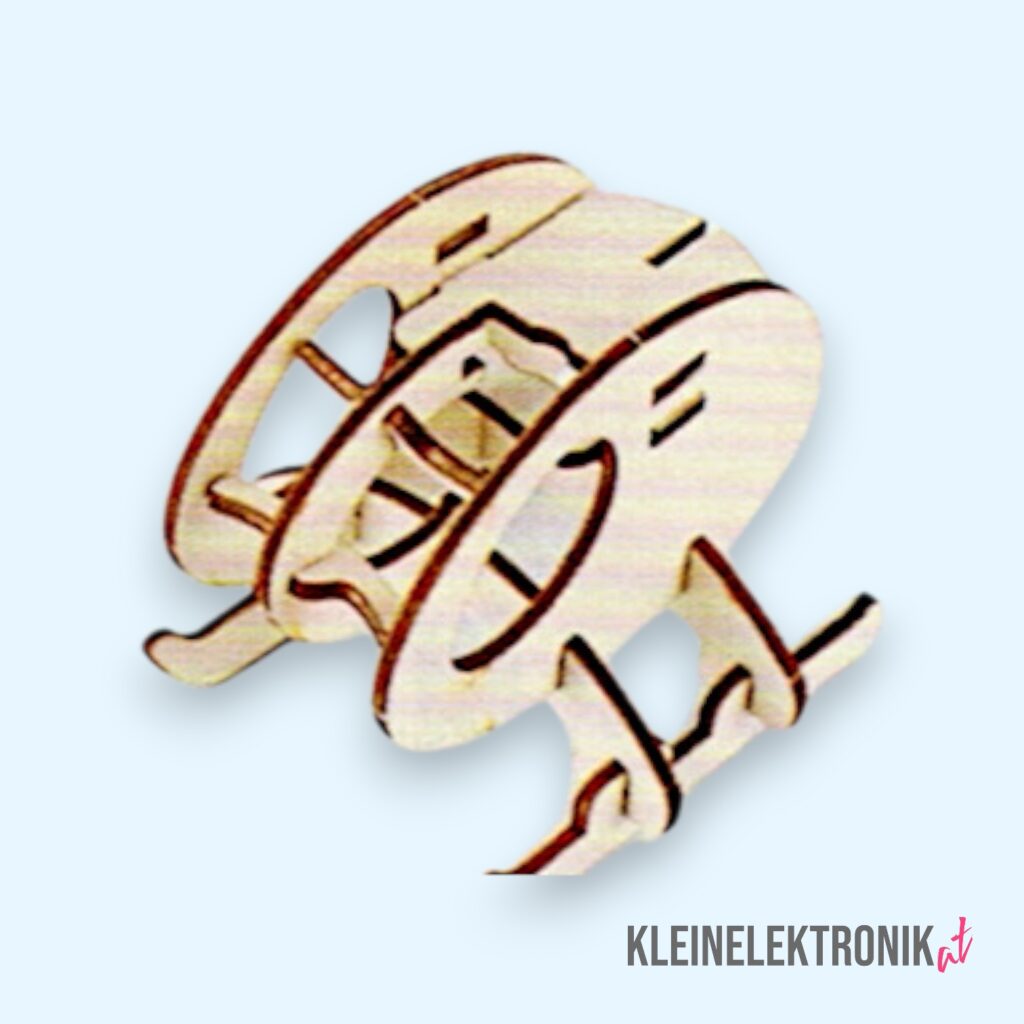

• Nimm die länglichen, gewölbten Teile für die Seitenverstärkung und stecke sie rechts und links an den Rahmen.

• Montiere das breite Seitenteil mit den Aussparungen für die Motorhalterung. Dieses stabilisiert die gesamte Konstruktion.

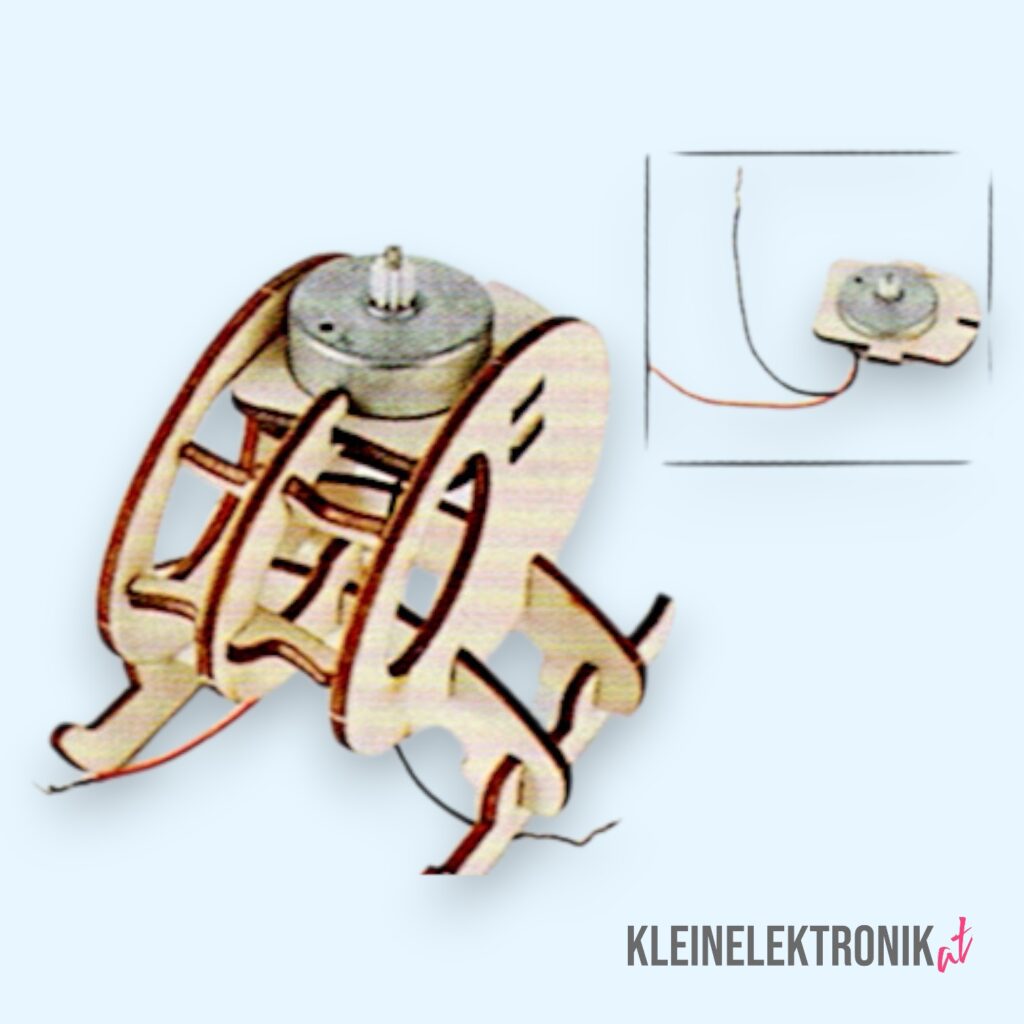

• Nimm den Motor und das Zahnrad. Setze das Zahnrad auf die Motorachse und platziere den Motor in der Halterung im Inneren des Rahmens.

• Setze das obere Verstärkungsteil in die Aussparungen des Rahmens ein. Dies sorgt für zusätzliche Stabilität.

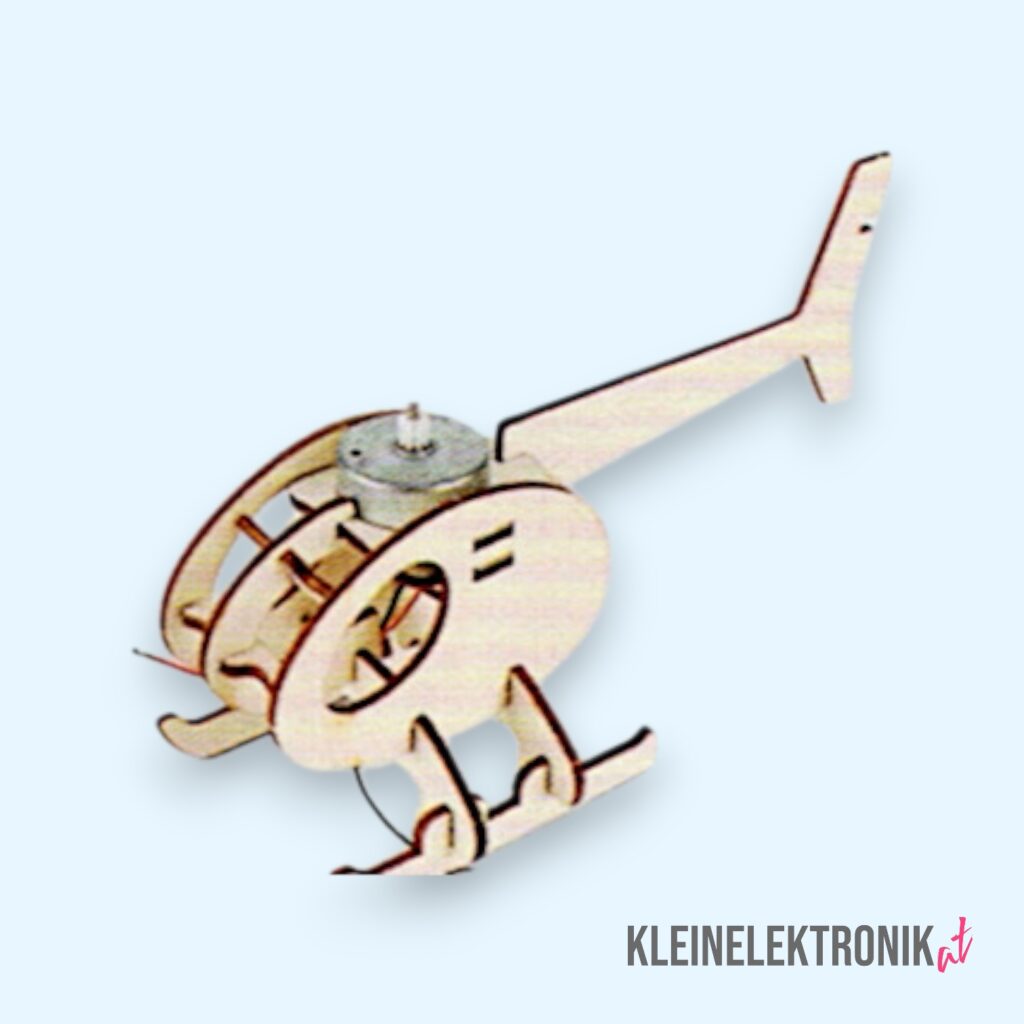

• Montiere die schmale obere Platte am Heck des Modells, um die Struktur zu vervollständigen.

• Befestige die Räder an den Achsen. Achte darauf, dass die Radaufnahmen korrekt positioniert sind und dass die Achsen frei drehbar bleiben.
• Verbinde die Kabel der Solarzellenplatte mit den Kontakten des Motors.

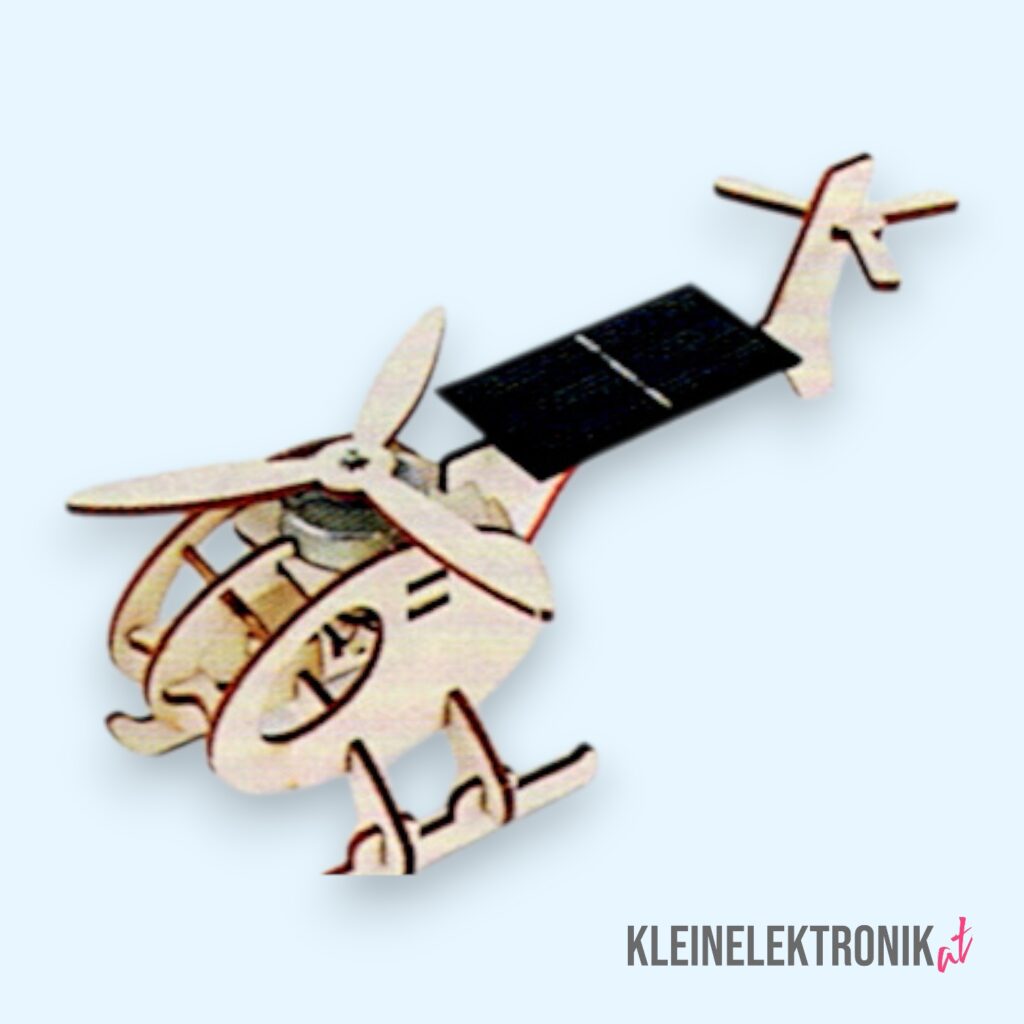

• Befestige die Solarzellenplatte auf der oberen Plattform des Modells. Überprüfe, ob alle Teile stabil und sicher verbunden sind. Die Montage ist abgeschlossen!
• Stelle das Modell an einen Ort mit direkter Sonneneinstrahlung und beobachte, wie es sich durch die Energie der Solarzelle bewegt! Viel Spaß mit deinem Solarfahrzeug!

Danke für dein Engagement! 🚀

Herzlichen Glückwunsch – du hast es geschafft! 🎉 Dein Solarfahrzeug ist fertig und bereit für seine erste Fahrt. Es war bestimmt nicht immer einfach, aber du hast durchgehalten und bewiesen, dass du technisches Geschick und Ausdauer hast. Großartig gemacht!

Mit diesem Projekt hast du wichtige Grundlagen in Technik, Mechanik und Elektronik gelernt. Vielleicht war es dein erster Schritt in die Welt der Robotik und nachhaltigen Energie.
