Beweise eine ruhige Hand: Der Präzisionsgreifer im Arduino-Geschicklichkeitsspiel

Kennst du das auch? Du arbeitest an einem spannenden Elektronik-Projekt, die Bauteile werden immer kleiner und deine Finger fühlen sich plötzlich riesig an. Ein winziger Chip rutscht weg, eine kleine Schraube verschwindet im Gehäuse oder ein Widerstand will einfach nicht dort bleiben, wo er soll. Genau für diese Momente gibt es ein geniales Werkzeug: den Präzisionsgreifer mit 4 Krallen.

Heute zeigen wir dir nicht nur, was dieses Tool so praktisch macht, sondern bauen damit auch ein lustiges Arduino-Geschicklichkeitsspiel, um deine ruhige Hand zu testen!

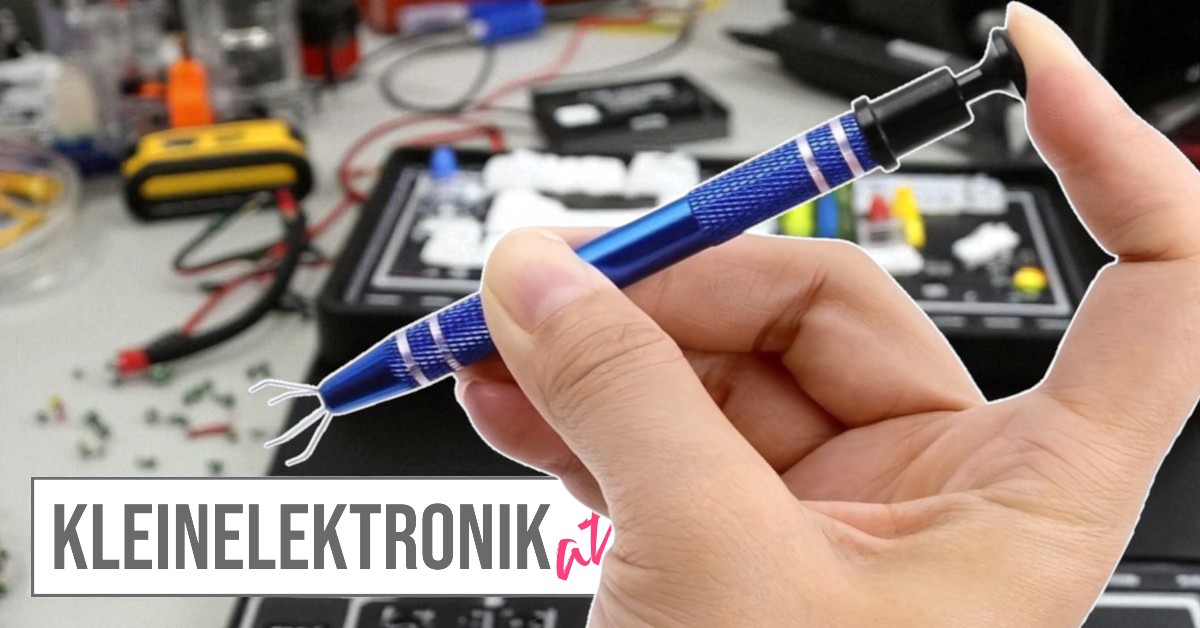

Das Werkzeug im Fokus: Der Präzisionsgreifer

Bevor wir loslegen, lass uns einen kurzen Blick auf unseren kleinen Helden werfen. Der Präzisionsgreifer ist im Grunde eine Verlängerung deiner Finger, nur viel feiner und präziser.

• Einfache Bedienung: Du drückst oben auf den Knopf und unten fahren vier feine, aber robuste Krallen aus. Lässt du den Knopf los, ziehen sich die Krallen zusammen und halten das Bauteil sicher fest.
• Sicherer Halt: Perfekt für ICs, LEDs, Widerstände, kleine Schrauben und alles andere, was mit den Fingern schwer zu fassen ist.
• Hochwertig: Das Gehäuse aus Aluminium ist leicht und liegt dank des geriffelten Griffs super in der Hand.

Dieses Werkzeug ist ein Muss für jede Elektronik-Werkstatt. Aber jetzt genug der Theorie, lass uns basteln!

Die Projekt-Idee: Das „Ruhige Hand“-Spiel

Wir bauen ein einfaches Geschicklichkeitsspiel. Die Aufgabe ist, mit dem Präzisionsgreifer ein kleines, leitfähiges Objekt (z.B. eine Schraube) aufzunehmen und durch eine Öse aus Draht zu einem Ziel zu manövrieren, ohne den Draht zu berühren. Berührst du ihn doch, ertönt ein Summer und eine rote LED leuchtet auf. Schaffst du es, bleibt alles ruhig und eine grüne LED signalisiert deinen Erfolg.

Was du für das Projekt benötigst:

Alle für dieses Projekt notwendigen Komponenten kannst du natürlich direkt bei uns im Shop von www.kleinelektronik.at finden!

• Ein Arduino UNO R3 kompatibles Board
• Ein Breadboard
• Den Präzisionsgreifer
• Einen aktiven Buzzer
• 1x rote LED, 1x grüne LED
• 2x 220 Ohm Widerstände
• Einige Jumper-Kabel
• Ein Stück steifer Draht (z.B. von einer alten Büroklammer)
• Eine kleine Metallschraube oder ein anderes leitfähiges Objekt

Aufbau und Schaltplan

Der Aufbau ist denkbar einfach.

1. LEDs und Buzzer:
   • Verbinde die grüne LED über einen 220Ω Widerstand mit Pin 7 des Arduinos.
   • Verbinde die rote LED über einen 220Ω Widerstand mit Pin 8 des Arduinos.
   • Verbinde den Buzzer mit Pin 9.
   • Die Kathoden (kurzen Beinchen) der LEDs und der Minuspol des Buzzers kommen an GND.
2. Das Spielfeld:
   • Biege den Draht zu einer Öse oder einem kleinen Labyrinth. Stecke ein Ende in eine Reihe deines Breadboards. Verbinde diese Reihe mit Pin 2 des Arduinos.
   • Platziere die kleine Schraube (dein Ziel) auf dem Breadboard und verbinde die Reihe, in der sie liegt, mit GND.
   • Verbinde den Schaft deines Präzisionsgreifers ebenfalls mit GND (du kannst hierfür ein Kabel mit einer Krokodilklemme verwenden, das du am Metallgriff befestigst).

Wenn der leitfähige Greifer (GND) den Draht (Pin 2) berührt, wird der Kontakt geschlossen und unser Arduino weiß, dass du verloren hast.

Der Arduino Code

Kopiere den folgenden Code und lade ihn auf dein Arduino Board hoch. Die Kommentare erklären dir genau, was in jeder Zeile passiert.

/*
 * "Ruhige Hand" Geschicklichkeitsspiel
 * Ein Projekt von www.kleinelektronik.at
 * * Zeigt die Nützlichkeit des Präzisionsgreifers in einem
 * unterhaltsamen Spiel.
*/

// Pin-Definitionen
const int DRAHT_PIN = 2;      // Der Pin, der mit der Draht-Öse verbunden ist
const int GRUEN_LED_PIN = 7;  // Erfolgs-LED
const int ROT_LED_PIN = 8;    // Fehler-LED
const int BUZZER_PIN = 9;     // Summer für das Fehlersignal

void setup() {
  // Pins als Ausgänge definieren
  pinMode(GRUEN_LED_PIN, OUTPUT);
  pinMode(ROT_LED_PIN, OUTPUT);
  pinMode(BUZZER_PIN, OUTPUT);

  // Den Draht-Pin als Eingang mit internem Pull-up-Widerstand definieren.
  // Das bedeutet, der Pin ist standardmäßig auf HIGH (also "kein Kontakt").
  // Er wird nur LOW, wenn er mit GND verbunden wird.
  pinMode(DRAHT_PIN, INPUT_PULLUP);

  // Startzustand: Grünes Licht an, alles ist gut.
  digitalWrite(GRUEN_LED_PIN, HIGH);
  digitalWrite(ROT_LED_PIN, LOW);
  digitalWrite(BUZZER_PIN, LOW);
}

void loop() {
  // Lese den Zustand des Draht-Pins aus
  int kontaktStatus = digitalRead(DRAHT_PIN);

  // Prüfe, ob der Draht berührt wurde (Pin geht auf LOW)
  if (kontaktStatus == LOW) {
    // FEHLER! Der Draht wurde berührt.
    digitalWrite(GRUEN_LED_PIN, LOW);   // Grüne LED aus
    digitalWrite(ROT_LED_PIN, HIGH);  // Rote LED an
    tone(BUZZER_PIN, 500);            // Summer an (500 Hz Ton)
    delay(500);                       // Warte eine halbe Sekunde
    noTone(BUZZER_PIN);               // Summer wieder aus
  } else {
    // ALLES GUT! Kein Kontakt.
    digitalWrite(GRUEN_LED_PIN, HIGH); // Grüne LED an
    digitalWrite(ROT_LED_PIN, LOW);    // Rote LED aus
    noTone(BUZZER_PIN);                // Sicherstellen, dass der Summer aus ist
  }
}

Fazit: Mehr als nur ein Spielzeug!

Dieses kleine Spiel ist nicht nur ein netter Zeitvertreib, es demonstriert perfekt, warum der Präzisionsgreifer so ein wertvolles Werkzeug ist. Er zwingt dich zu ruhigen und kontrollierten Bewegungen – genau das, was du beim Bestücken von Platinen oder bei filigranen Reparaturen brauchst.

Wir hoffen, dir hat dieses kleine Projekt Spaß gemacht! Schnapp dir deinen Präzisionsgreifer und probiere es aus. Fordere deine Freunde heraus und finde heraus, wer die ruhigste Hand hat!

Viel Spaß beim Basteln, Dein Team von kleinelektronik.at
