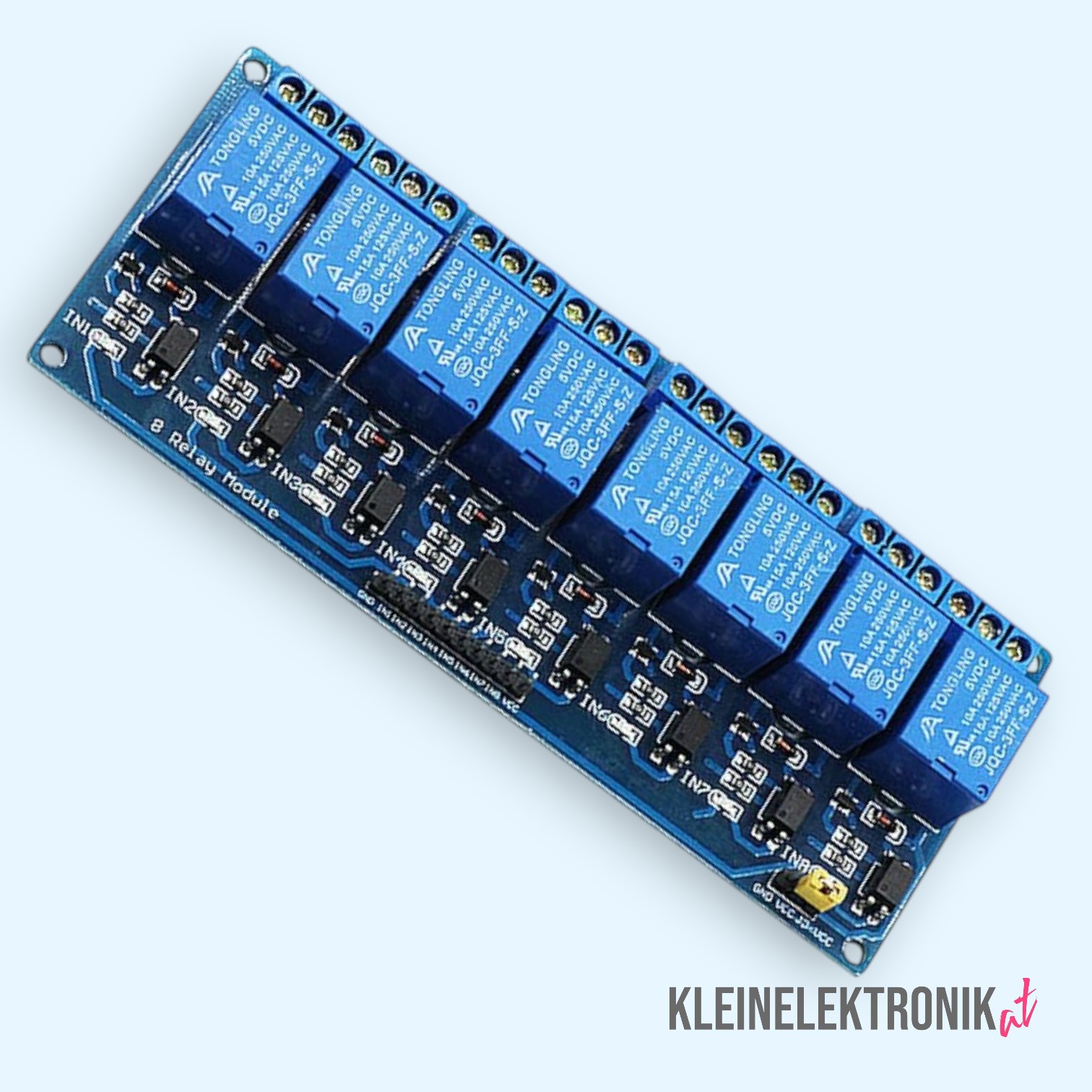

8-Kanal Relaismodul 5V – mit Optokoppler & Status-LEDs – Für Arduino, ESP32 & Raspberry Pi

u hast große Pläne für dein Smart-Home-Projekt? Mit diesem 8-Kanal 5V Relais-Modul hast du das perfekte Werkzeug, um deine Ideen in die Tat umzusetzen. Es ist die ideale Schnittstelle zwischen der Kleinspannungswelt deines Arduinos und der Welt der leistungsstarken 230V-Verbraucher.

⚠️ Wichtiger Sicherheitshinweis: Das Arbeiten mit Spannungen über 24V, insbesondere mit 230V Netzspannung, ist lebensgefährlich! Alle Arbeiten an solchen Stromkreisen dürfen nur von qualifiziertem Fachpersonal (z.B. Elektrikern) unter Einhaltung aller Sicherheitsvorschriften durchgeführt werden. Bei unsachgemäßer Handhabung besteht die Gefahr eines elektrischen Schlags, von Bränden oder schweren Verletzungen.

Das Modul ist darauf ausgelegt, dir die Arbeit so einfach und sicher wie möglich zu machen. Jeder der acht Kanäle wird über einen einzigen digitalen Pin deines Mikrocontrollers (z.B. Arduino Uno) angesteuert (Active-LOW). Ein Optokoppler pro Kanal sorgt dabei für eine sichere galvanische Trennung und schützt deinen Controller vor Spannungsspitzen aus dem Lastkreis. Über den JD-VCC Jumper kannst du die Stromversorgung für die Relaisspulen von der Stromversorgung der Steuerlogik trennen. Dies ermöglicht einen noch stabileren und sichereren Betrieb, indem du die Relais mit einem separaten, kräftigen 5V-Netzteil versorgst.

Deine technischen Vorteile im Überblick:

• 8 unabhängige Kanäle: Steuere eine Vielzahl von Geräten gleichzeitig und unabhängig voneinander.
• Hohe Schaltleistung: Jeder Kanal kann Lasten bis zu 10A bei 250V AC schalten.
• Sichere Optokoppler-Isolation: Schützt deinen Mikrocontroller zuverlässig vor hohen Spannungen.
• 5V Relais-Spulen: Einfache Stromversorgung, kompatibel mit der gängigen 5V-Logik.
• Active-LOW-Ansteuerung: Kompatibel mit 5V- und 3.3V-Logikpegeln von Arduino, ESP & Co.
• Visuelles Feedback: Eine rote Status-LED für jeden Kanal zeigt dir auf einen Blick, welches Relais aktiv ist.
• Flexible Stromversorgung: JD-VCC Jumper zur Trennung von Steuer- und Spulen-Spannung.

Technisches Datenblatt

Arduino Code

/*
  8-Kanal Relais-Modul Beispiel
  Dieses Programm schaltet alle 8 Relais nacheinander
  für eine halbe Sekunde ein und dann wieder aus.
  Es demonstriert die grundlegende Ansteuerung.
*/

// Definiere die Arduino-Pins für die 8 Relais-Kanäle (IN1 bis IN8)
int relayPins[] = {2, 3, 4, 5, 6, 7, 8, 9};
int numRelays = 8;

void setup() {
  Serial.begin(9600);
  Serial.println("8-Kanal Relais Test");

  // Konfiguriere alle Relais-Pins als Ausgänge
  // und setze sie initial auf HIGH (Relais AUS bei Active LOW)
  for (int i = 0; i < numRelays; i++) {
    pinMode(relayPins[i], OUTPUT);
    digitalWrite(relayPins[i], HIGH);
  }
}

void loop() {
  // Schalte alle Relais nacheinander ein und wieder aus
  for (int i = 0; i < numRelays; i++) {
    Serial.print("Schalte Relais ");
    Serial.print(i + 1);
    Serial.println(" EIN");

    digitalWrite(relayPins[i], LOW); // Relais AN (Active LOW)
    delay(500); // Warte 0.5 Sekunden

    Serial.print("Schalte Relais ");
    Serial.print(i + 1);
    Serial.println(" AUS");

    digitalWrite(relayPins[i], HIGH); // Relais AUS
    delay(500); // Warte 0.5 Sekunden
  }
}
