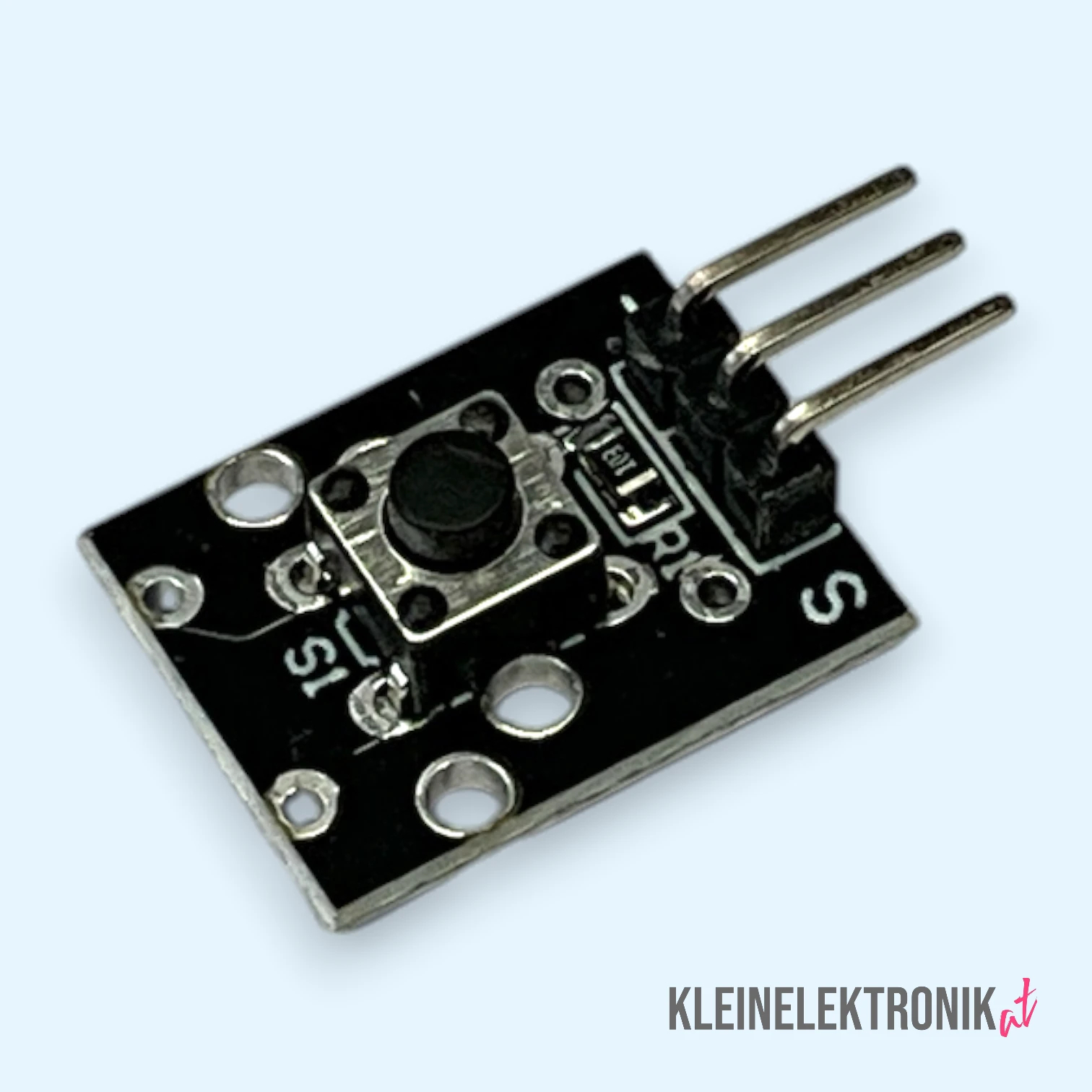

KY-004 Taster Modul Druckknopf-Schalter (Tactile Push Button) für Arduino

KY-004 Taster Modul Druckknopf-Schalter (Tactile Push Button) für Arduino

€ 1,50

Das KY-004 Taster-Modul ist die einfachste und schnellste Lösung für eine Benutzereingabe in deinem Projekt. Es handelt sich um einen klassischen, momentanen Druckknopf auf einer praktischen Platine. Wenn du den Knopf drückst, wird ein Signal ausgegeben, das dein Mikrocontroller als Eingabe lesen kann. Dieses Modul ist ein absolutes Muss für jedes Elektronik-Einsteigerkit und unendlich vielseitig einsetzbar.

2 vorrätig

Artikelnummer: 200013 Kategorie: Schlagwörter: , , , ,

Zurück zu den Grundlagen! Der Taster ist eines der fundamentalsten Bauteile in der Welt der Elektronik, und mit dem KY-004 Taster-Modul wird seine Verwendung zum Kinderspiel. Du musst dich nicht mehr mit wackeligen Tastern auf dem Breadboard oder externen Pull-up-Widerständen herumärgern – dieses Modul hat alles, was du brauchst, bereits an Bord.

Drücke den Knopf und der Signal-Pin (S) wird auf LOW (Masse) gezogen. Lässt du ihn wieder los, geht der Pin zurück auf HIGH. Dieses klare, digitale Signal kann von jedem Mikrocontroller, sei es ein Arduino, ESP oder Raspberry Pi, problemlos gelesen werden. Ob du durch ein Menü navigieren, einen Zähler erhöhen, ein Spiel steuern oder einfach nur eine LED ein- und ausschalten möchtest – dieser simple Taster ist das perfekte Werkzeug dafür. Ein unverzichtbares Bauteil, das in keiner Bastelkiste fehlen darf.

Deine technischen Vorteile im Überblick:

  • Einfachste Anwendung: Funktioniert wie ein simpler Schalter, ideal für Anfänger.
  • Klare Signalausgabe: Liefert ein eindeutiges HIGH/LOW-Signal für eine problemlose Auswertung.
  • Integrierter Widerstand: Kein externer Pull-up-Widerstand für den Betrieb notwendig.
  • Haptisches Feedback: Der „Klick“ des Tasters gibt dir eine klare Rückmeldung.
  • Stabile Platine: Einfacher Anschluss und fester Halt im Breadboard oder mit Jumper-Kabeln.
  • Universell kompatibel: Arbeitet mit allen 3.3V- und 5V-Mikrocontrollern.
  • Unendliche Möglichkeiten: Das Standard-Eingabegerät für fast jedes erdenkliche Projekt.



Technisches Datenblatt

Merkmal Spezifikation
Modell KY-004
Schalter-Typ Taktiler Taster (Momentary Push Button)
Betriebsspannung 3.3V – 5V DC
Ausgangssignal Digital (HIGH im Ruhezustand, LOW bei Betätigung)
Pinbelegung (links) Signal (S), (mitte) VCC (+5V), (rechts) GND (-)
Abmessungen (LxB) ca. 18 mm x 15 mm



Arduino Code

/*
  KY-004 Taster Modul Beispiel
  Dieses Programm liest den Zustand des Tasters aus.
  Wenn der Taster gedrückt wird, wird eine Nachricht auf dem
  Seriellen Monitor ausgegeben und die eingebaute LED am Arduino leuchtet auf.
*/

// Definiere den Pin, an dem der Signal-Pin (S) des Tasters angeschlossen ist
const int tasterPin = 3;

// Definiere den Pin der eingebauten LED
const int ledPin = 13; // LED_BUILTIN

void setup() {
  // Initialisiere die serielle Kommunikation
  Serial.begin(9600);

  // Konfiguriere den Taster-Pin als Eingang
  pinMode(tasterPin, INPUT);

  // Konfiguriere den LED-Pin als Ausgang
  pinMode(ledPin, OUTPUT);

  Serial.println("KY-004 Taster bereit. Bitte druecke den Knopf!");
}

void loop() {
  // Lese den Zustand des Tasters aus
  int tasterStatus = digitalRead(tasterPin);

  // Der Pin ist LOW, wenn der Taster gedrückt wird
  if (tasterStatus == LOW) {
    Serial.println("Taster wurde gedrueckt!");
    digitalWrite(ledPin, HIGH); // Schalte die LED ein
  } else {
    digitalWrite(ledPin, LOW);  // Schalte die LED aus
  }
}
