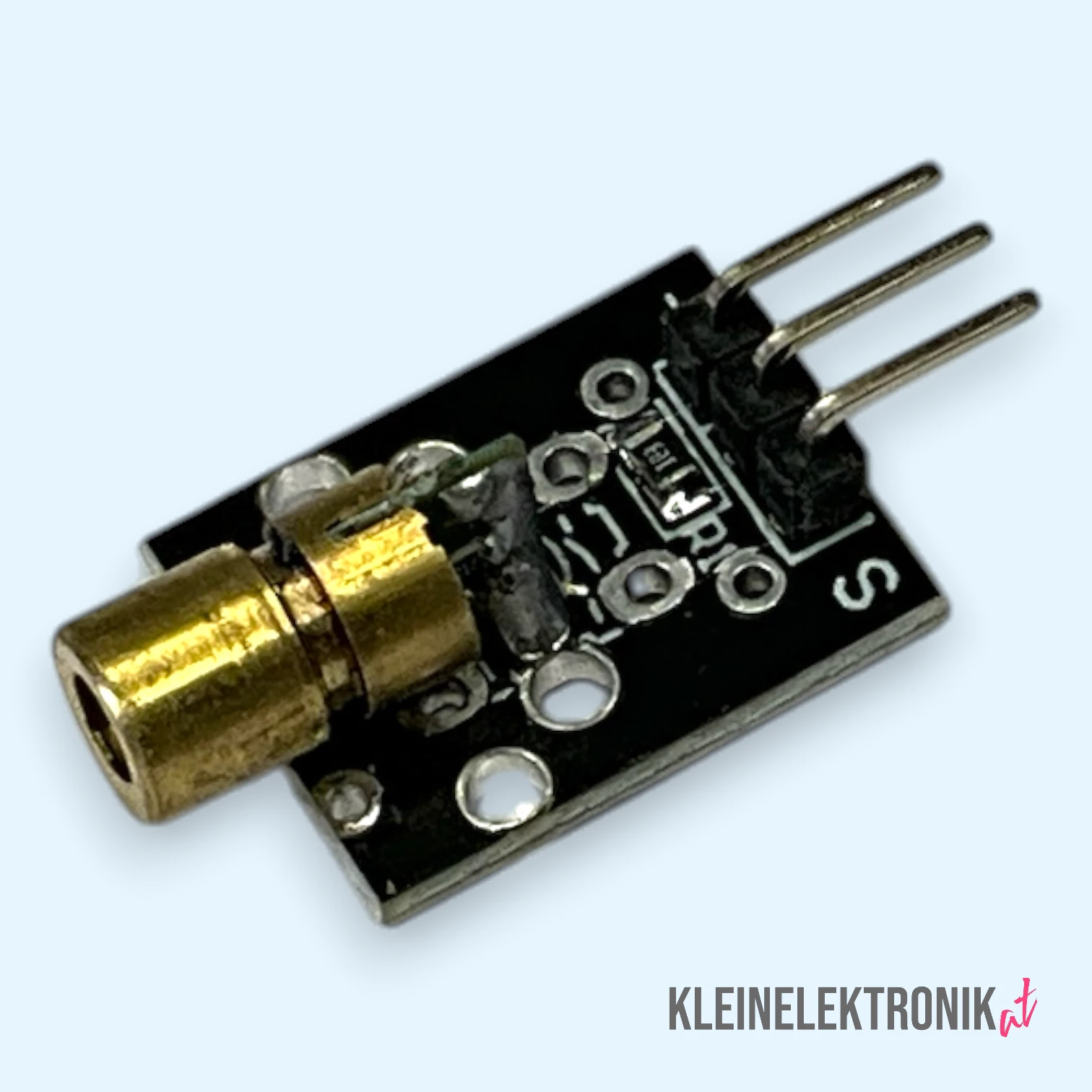

KY-008 Laser-Modul 650nm roter Punkt-Laser Dioden-Transmitter für Arduino

Bring deine Projekte auf den Punkt! Mit dem KY-008 Laser-Modul erzeugst du einen fokussierten, roten Laserstrahl, der für eine Vielzahl von Anwendungen nützlich ist.

⚠️ Wichtiger Sicherheitshinweis: Blicke niemals direkt in den Laserstrahl und richte ihn niemals auf Menschen oder Tiere. Direkter Augenkontakt kann zu dauerhaften Sehschäden führen. Behandle dieses Modul stets mit Vorsicht und Verantwortung.

Sobald die Sicherheit geklärt ist, kannst du deiner Kreativität freien Lauf lassen. Baue eine präzise Lichtschranke, die auslöst, wenn der Strahl unterbrochen wird. Konstruiere ein Ausrichtungswerkzeug für deine Werkstatt oder erstelle eine kleine Lasershow. Die Ansteuerung ist denkbar einfach: Lege 5V an die entsprechenden Pins an und der Laser leuchtet. Über einen digitalen Pin deines Arduinos kannst du ihn ganz einfach ein- und ausschalten oder blinken lassen.

Deine technischen Vorteile im Überblick:

• Heller, fokussierter Strahl: Erzeugt einen gut sichtbaren roten Laserpunkt (650 nm).
• Einfachste Ansteuerung: Kann direkt über einen digitalen I/O-Pin deines Mikrocontrollers geschaltet werden.
• Kompakte Bauform: Lässt sich unauffällig in jedes Projekt integrieren.
• Geringe Leistungsaufnahme: Effizient im Betrieb und für viele Schaltungen geeignet.
• Vielseitig einsetzbar: Perfekt für Lichtschranken, Pointer, Zielvorrichtungen oder Alignment-Tools.
• 3-Pin-Anschluss: Schnelle und einfache Verkabelung mit VCC und GND.

Technisches Datenblatt

Arduino Code

/*
  KY-008 Laser-Modul Beispiel
  Dieses Programm lässt den Laser im Sekundentakt blinken.
  Schließe den Signal-Pin (S) des Moduls an Pin 8 und
  den GND-Pin (-) an GND des Arduinos an.
*/

// Definiere den Pin, an den der Signal-Pin (S) des Lasers angeschlossen ist
const int laserPin = 8;

void setup() {
  // Konfiguriere den Laser-Pin als Ausgang
  pinMode(laserPin, OUTPUT);
}

void loop() {
  // Laser einschalten
  digitalWrite(laserPin, HIGH);
  delay(1000); // 1 Sekunde an lassen

  // Laser ausschalten
  digitalWrite(laserPin, LOW);
  delay(1000); // 1 Sekunde aus lassen
}
