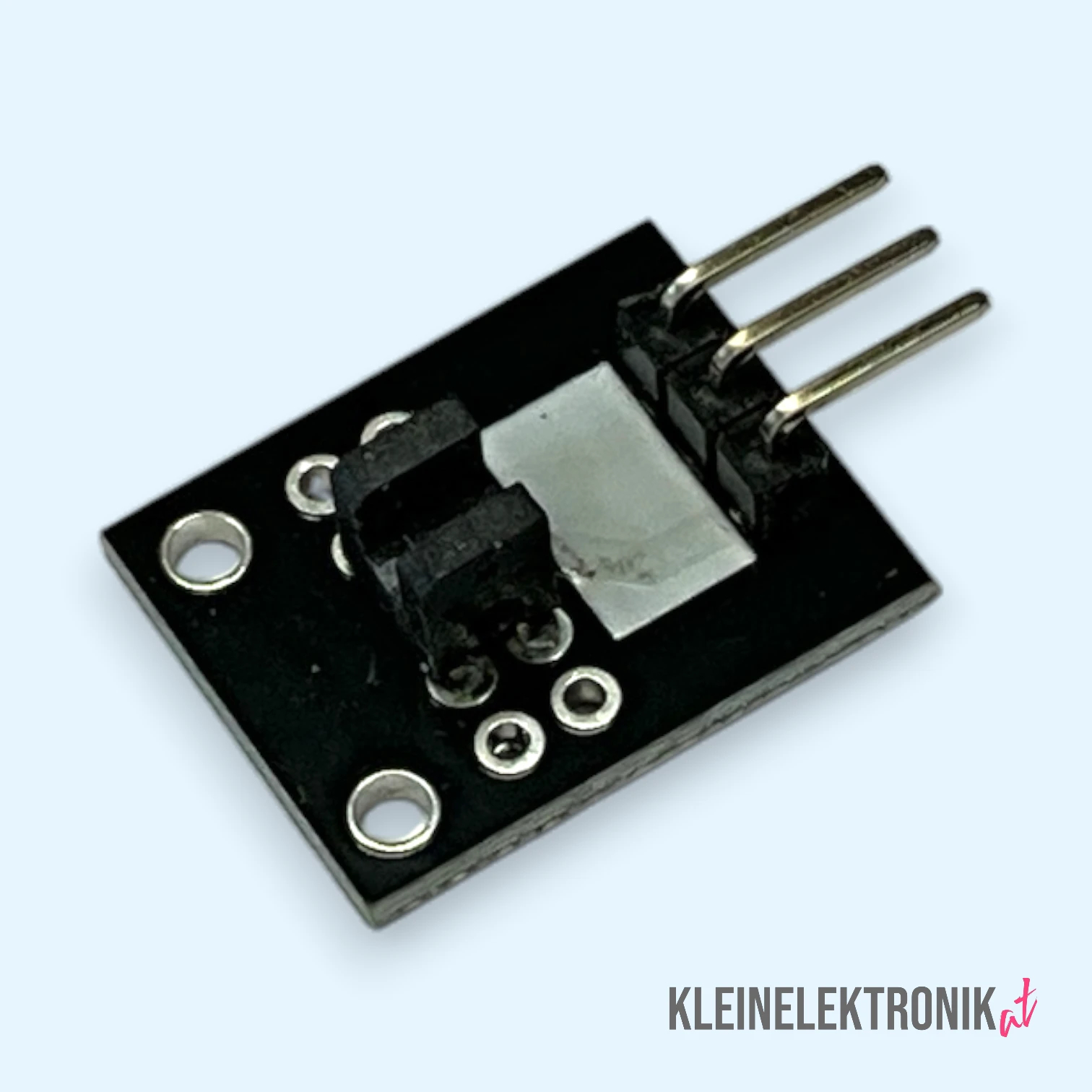

KY-010 Lichtschranken-Modul 5mm Photo Interrupter für Endschalter & Drehzahlmesser

Du suchst nach einem zuverlässigen und langlebigen Schalter für dein Projekt? Das KY-010 Lichtschranken-Modul ist die Lösung! Es arbeitet mit einem einfachen, aber genialen Prinzip: Eine Infrarot-LED sendet einen Lichtstrahl zu einem gegenüberliegenden Fototransistor. Solange der Strahl ungestört ist, bleibt der Signal-Pin auf einem LOW-Zustand. Sobald du jedoch ein Objekt durch den Spalt bewegst und den Strahl unterbrichst, schaltet der Ausgang sofort auf HIGH.

Da die Erkennung rein optisch erfolgt, gibt es keinerlei mechanischen Verschleiß. Das macht dieses Modul perfekt für Anwendungen, bei denen oft geschaltet wird. Verwende es als präzisen Endschalter für deinen 3D-Drucker oder deine CNC-Maschine. Oder befestige eine Lochscheibe an einem Motor und nutze das Modul als Drehzahlmesser, indem du die Impulse pro Sekunde zählst. Die Möglichkeiten sind vielfältig und die Implementierung ist kinderleicht.

Deine technischen Vorteile im Überblick:

• Berührungslose Erkennung: Absolut verschleißfreier Betrieb im Vergleich zu mechanischen Schaltern.
• Schnelle Reaktionszeit: Erkennt Unterbrechungen nahezu verzögerungsfrei.
• Klares digitales Signal: Liefert ein eindeutiges HIGH/LOW-Signal, das von jedem Mikrocontroller leicht zu verarbeiten ist.
• Standardisierter Spalt: Der 5 mm breite Spalt eignet sich für viele Materialien und Anwendungen.
• Einfache Anbindung: Mit nur drei Pins (Signal, VCC, GND) ist das Modul sofort einsatzbereit.
• Breite Kompatibilität: Arbeitet zuverlässig mit 3.3V- und 5V-Systemen.
• Vielseitig einsetzbar: Ideal als Endschalter, Drehzahlmesser, Objektsensor oder Impulsgeber.

Technisches Datenblatt

Arduino Code

/*
  KY-010 Lichtschranken-Modul Beispiel
  Dieses Programm liest den digitalen Ausgang der Lichtschranke.
  Wenn der Lichtstrahl unterbrochen wird, leuchtet die eingebaute
  LED am Arduino auf und eine Meldung wird seriell ausgegeben.
*/

// Definiere den Pin, an den der Signal-Pin (S) angeschlossen ist
const int sensorPin = 3;

// Definiere den Pin der eingebauten LED
const int ledPin = 13; // LED_BUILTIN

void setup() {
  // Initialisiere die serielle Kommunikation
  Serial.begin(9600);

  // Konfiguriere den Sensor-Pin als Eingang
  pinMode(sensorPin, INPUT);

  // Konfiguriere den LED-Pin als Ausgang
  pinMode(ledPin, OUTPUT);

  Serial.println("KY-010 Lichtschranke bereit.");
}

void loop() {
  // Lese den Zustand des Sensors aus
  int sensorStatus = digitalRead(sensorPin);

  // Wenn der Sensor HIGH ist, ist der Strahl unterbrochen
  if (sensorStatus == HIGH) {
    Serial.println("Lichtschranke unterbrochen!");
    digitalWrite(ledPin, HIGH); // Schalte die LED ein
  } else {
    digitalWrite(ledPin, LOW);  // Schalte die LED aus
  }
}
