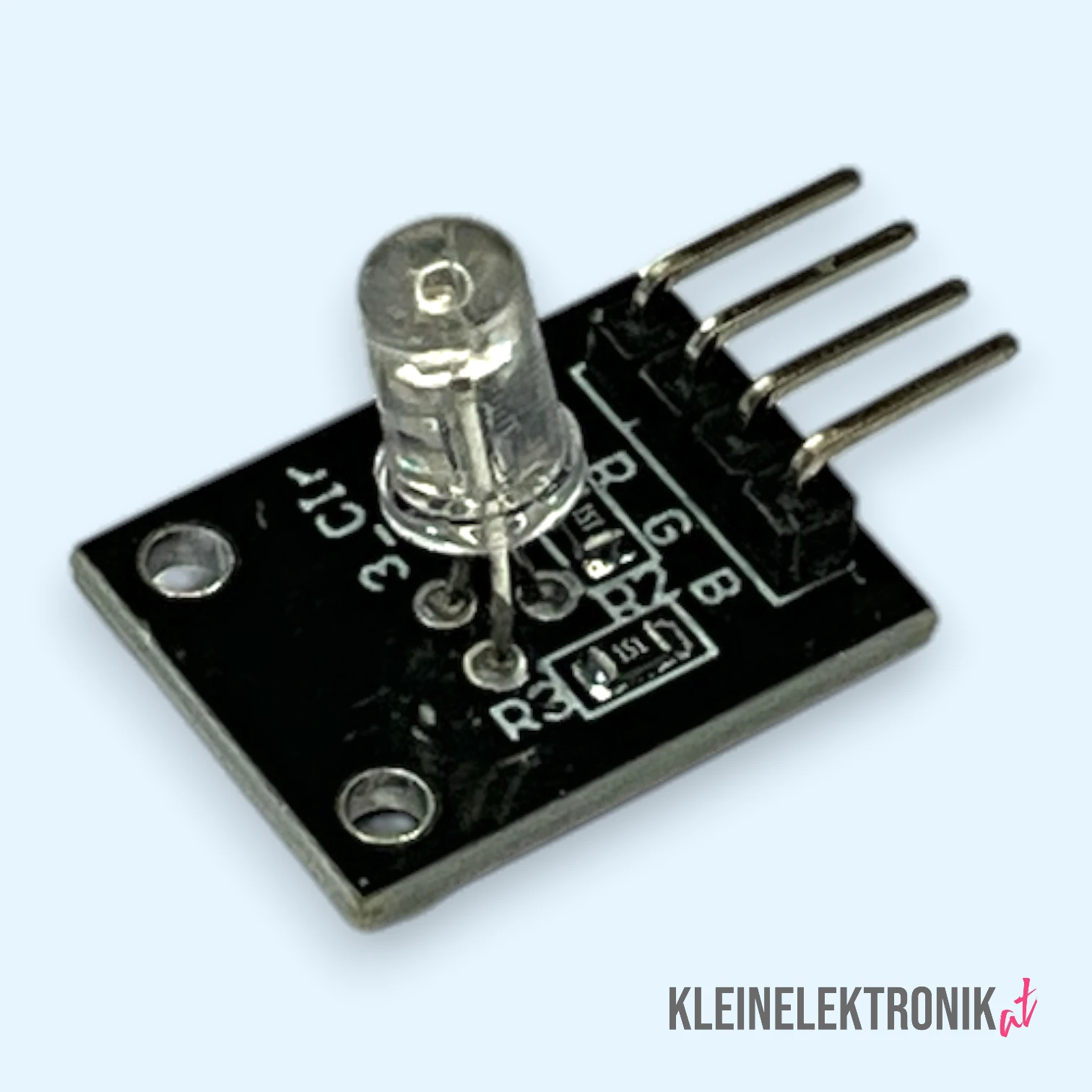

KY-016 RGB LED Modul 5mm Vollfarb-LED für Arduino & ESP

Füge deinen Elektronik-Projekten eine neue Dimension hinzu – die Farbe! Das KY-016 RGB-LED-Modul ist ein einfaches, aber extrem vielseitiges Bauteil. Es basiert auf einer 5mm-LED, die eigentlich aus drei winzigen, separaten LEDs besteht: einer roten, einer grünen und einer blauen. Indem du die Helligkeit jeder dieser drei Farben einzeln steuerst, mischst du dir deine Wunschfarbe einfach selbst.

Die Steuerung übernimmst du mit drei PWM-fähigen Pins deines Arduinos. Der analogWrite()-Befehl ermöglicht es dir, für jede Farbe einen Wert zwischen 0 (aus) und 255 (maximale Helligkeit) festzulegen. So kannst du sanfte Farbübergänge programmieren, eine bestimmte Farbe als Indikator für einen Messwert nutzen oder einfach nur für eine coole Beleuchtung sorgen. Dieses Modul ist ein absoluter Klassiker und ein Muss für jede Bastelkiste.

Deine technischen Vorteile im Überblick:

• Riesiges Farbspektrum: Mische aus Rot, Grün und Blau nahezu jede erdenkliche Farbe.
• Klassische 5mm-LED: Eine helle und weit verbreitete Bauform, die sich gut sichtbar in Projekten einsetzen lässt.
• Einfache PWM-Ansteuerung: Volle Kontrolle über die Farbintensität mit dem analogWrite()-Befehl.
• Common Cathode Aufbau: Alle drei Farb-Pins teilen sich einen gemeinsamen Masseanschluss, was die Verkabelung vereinfacht.
• Integrierte Widerstände: Das Modul enthält bereits die nötigen Vorwiderstände für den Betrieb an 5V.
• Universell kompatibel: Ideal für den Einsatz mit 5V-Mikrocontrollern wie dem Arduino Uno.

Technisches Datenblatt

Arduino Code

/*
  KY-016 RGB LED Modul Beispiel
  Dieses Programm lässt die RGB-LED sanft durch die Farben
  Rot, Grün und Blau überblenden.

  Verkabelung:
  - G-Pin des Moduls an GND des Arduino
  - R-Pin an D9
  - G-Pin an D10
  - B-Pin an D11
*/

// Definiere die PWM-fähigen Pins für die Farbkanäle
const int redPin = 9;
const int greenPin = 10;
const int bluePin = 11;

void setup() {
  // Konfiguriere die Pins als Ausgänge
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  // Fade von Rot nach Grün
  for (int i = 0; i < 256; i++) {
    analogWrite(redPin, 255 - i);
    analogWrite(greenPin, i);
    delay(10);
  }

  // Fade von Grün nach Blau
  for (int i = 0; i < 256; i++) {
    analogWrite(greenPin, 255 - i);
    analogWrite(bluePin, i);
    delay(10);
  }

  // Fade von Blau nach Rot
  for (int i = 0; i < 256; i++) {
    analogWrite(bluePin, 255 - i);
    analogWrite(redPin, i);
    delay(10);
  }
}
