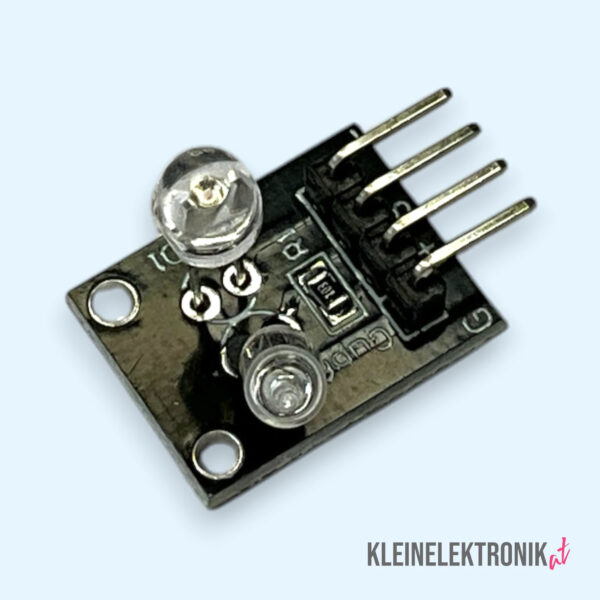

KY-027 Magic Light Cup Modul Neigungsschalter mit LED für Arduino & ESP

Wie von Zauberhand Licht machen? Das KY-027 „Magic Light Cup“ Modul ist ein faszinierendes Demonstrations-Board, das dir auf einfache Weise die Funktion eines Neigungsschalters näherbringt.

⚠️ Wichtiger Sicherheitshinweis: Dieses Modul enthält einen Quecksilber-Neigungsschalter in einem kleinen Glasröhrchen. Quecksilber ist giftig. Das Modul muss mit Vorsicht behandelt werden, um ein Zerbrechen des Glasröhrchens zu verhindern. Es ist nicht für Kinder oder für den Einsatz in Projekten geeignet, bei denen es Stößen oder starker Beanspruchung ausgesetzt ist.

Das „magische“ Prinzip ist schnell erklärt: Auf dem Board befindet sich ein Quecksilberschalter und eine separate LED. Beide sind über Pins mit deinem Arduino verbunden. Wenn du das Modul neigst, fließt der Tropfen Quecksilber im Schalter und schließt einen elektrischen Kontakt. Dein Arduino kann diesen geschlossenen Kontakt als digitales Signal erkennen und daraufhin die LED auf demselben Modul einschalten. Es ist eine simple, aber sehr anschauliche Methode, um Sensor-Aktor-Systeme zu verstehen.

Deine technischen Vorteile im Überblick:

• Zwei-in-Eins-Lernmodul: Kombiniert einen Sensor (Neigungsschalter) und einen Aktor (LED) auf einer Platine.
• Anschauliches Funktionsprinzip: Zeigt direkt, wie eine Lageänderung eine Aktion auslösen kann.
• Separate Ansteuerung: Neigungsschalter und LED können unabhängig voneinander genutzt und angesteuert werden.
• Einfache Programmierung: Kann mit simplen digitalRead() und digitalWrite() Befehlen gesteuert werden.
• Kompakte Bauform: Ideal für schnelle Experimente auf dem Breadboard.
• Breite Kompatibilität: Arbeitet zuverlässig mit 5V-Systemen.

Technisches Datenblatt

Arduino Code

/*
  KY-027 "Magic Light Cup" Beispiel
  Dieses Programm liest den Zustand des Neigungsschalters aus
  und schaltet die LED auf dem gleichen Modul ein, wenn
  das Modul geneigt wird.
*/

// Definiere die Pins für den Schalter und die LED
const int switchPin = 2; // Pin für den Neigungsschalter
const int ledPin = 3;    // Pin für die LED

void setup() {
  Serial.begin(9600);

  // Konfiguriere den Schalter-Pin als Eingang
  pinMode(switchPin, INPUT);

  // Konfiguriere den LED-Pin als Ausgang
  pinMode(ledPin, OUTPUT);

  Serial.println("KY-027 Modul bereit.");
}

void loop() {
  // Lese den Zustand des Neigungsschalters
  int switchStatus = digitalRead(switchPin);

  // Der Pin ist LOW, wenn der Schalter geschlossen ist (geneigt)
  if (switchStatus == LOW) {
    Serial.println("Geneigt -> LED AN");
    digitalWrite(ledPin, HIGH); // Schalte die LED ein
  } else {
    digitalWrite(ledPin, LOW);  // Schalte die LED aus
  }
}
