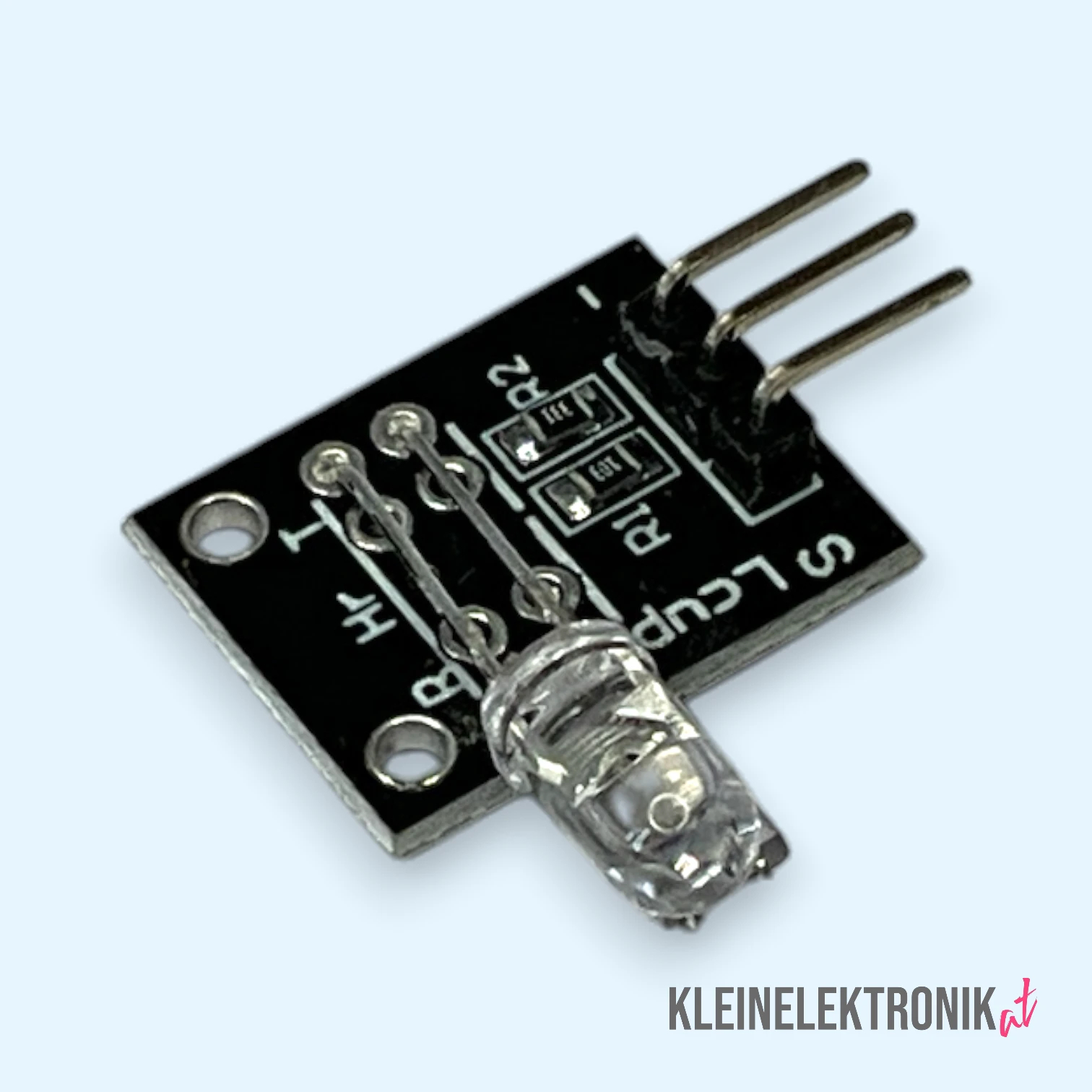

KY-039 Herzschlag-Sensor Modul Pulsmesser für Finger mit Arduino & ESP

Wolltest du schon immer mal deinen eigenen Puls sichtbar machen? Das KY-039 Herzschlag-Sensor-Modul macht genau das möglich und nutzt dafür ein simples optisches Prinzip (Photoplethysmographie).

⚠️ Wichtiger Hinweis und Haftungsausschluss: Dieses Modul ist ein Experimentier- und Hobby-Bauteil. Es ist kein medizinisches Gerät und darf unter keinen Umständen für medizinische Diagnosen, zur Überwachung von Krankheiten oder für andere gesundheitskritische Anwendungen verwendet werden. Die Messwerte dienen nur zu Demonstrations- und Unterhaltungszwecken.

Lege einfach deinen Finger auf den Sensor. Eine helle LED auf der Platine durchleuchtet dein Fingergewebe. Ein empfindlicher Lichtsensor auf der anderen Seite misst, wie viel Licht durchkommt. Bei jedem Herzschlag strömt mehr Blut in deine Fingerspitze, wodurch sich die Lichtabsorption leicht verändert. Diese winzige Schwankung wird vom Sensor erfasst und als analoges Spannungssignal ausgegeben. Mit etwas Code kannst du diese „Pulswelle“ auswerten und sogar die Schläge pro Minute (BPM) berechnen.

Deine technischen Vorteile im Überblick:

• Optische Pulsmessung: Erfasst den Herzschlag berührungsempfindlich an der Fingerspitze.
• Analoger Ausgang: Liefert ein rohes, analoges Wellensignal des Pulses zur Weiterverarbeitung.
• Einfaches Prinzip: Ein großartiges Modul, um die Grundlagen der Biometrie zu erlernen.
• Kompakte Bauform: Leicht in tragbare Projekte oder Gadgets zu integrieren.
• Breite Kompatibilität: Arbeitet zuverlässig mit 5V-Systemen.
• Spannende Projekte: Ideal für Fitness-Tracker, Lügendetektor-Spiele oder Kunstinstallationen, die auf deinen Puls reagieren.

Technisches Datenblatt

Arduino Code

/*
  KY-039 Herzschlag-Sensor Beispiel
  Dieses Programm liest den rohen analogen Wert des Sensors aus.
  Um den Puls am besten zu visualisieren, öffne den "Seriellen Plotter"
  in der Arduino IDE (Werkzeuge -> Serieller Plotter).
  Du wirst eine Kurve sehen, die deinem Herzschlag entspricht.
*/

// Definiere den analogen Pin, an dem der Signal-Pin (S) angeschlossen ist
const int sensorPin = A0;

void setup() {
  // Initialisiere die serielle Kommunikation
  Serial.begin(9600);
  Serial.println("KY-039 Herzschlag-Sensor bereit. Bitte Finger auflegen.");
}

void loop() {
  // Lese den analogen Wert des Sensors aus
  int sensorValue = analogRead(sensorPin);

  // Gib den Wert aus. Diesen kannst du im Seriellen Plotter anzeigen.
  Serial.println(sensorValue);

  // Eine sehr kurze Pause, um eine hohe Abtastrate zu ermöglichen
  delay(10);
}
