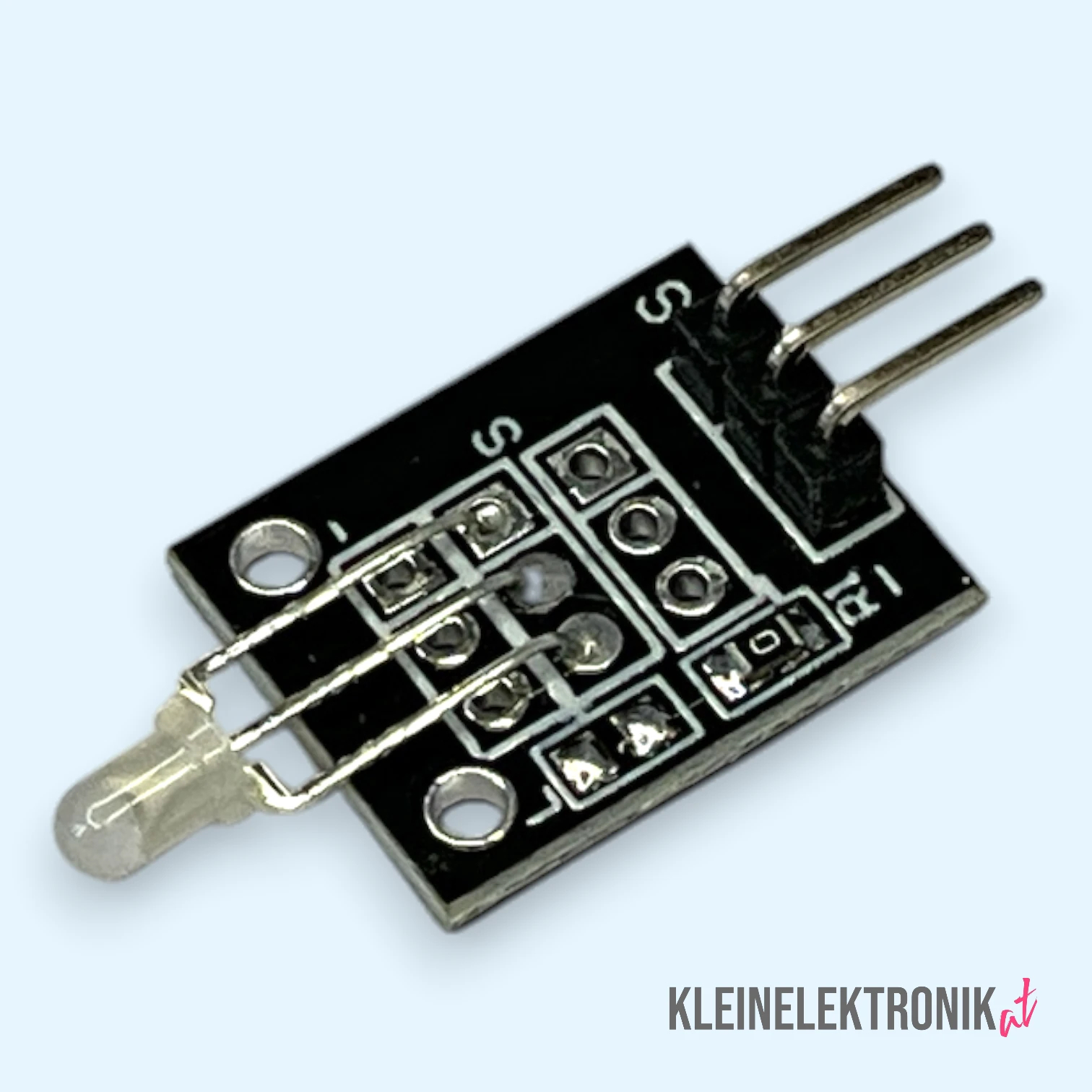

KY-029 Zwei-Farben (Bi-Color) LED Modul 3mm Rot/Grün für Arduino & ESP

Du brauchst eine simple, aber effektive Statusanzeige? Das KY-029 Zwei-Farben-LED-Modul ist genau dafür gemacht. Es ist die kleinere Schwester des KY-011 und verwendet eine kompakte 3mm-LED, in der sich zwei Leuchtdioden befinden: eine rote und eine grüne. Beide teilen sich einen gemeinsamen Masseanschluss (Kathode), was die Verkabelung vereinfacht.

Mit deinem Arduino oder ESP kannst du jeden der beiden Farb-Pins einzeln ansteuern, um die LED rot oder grün leuchten zu lassen. Aktivierst du beide Pins gleichzeitig, entsteht durch die additive Farbmischung ein Gelb- oder Orangeton. Damit kannst du ganz einfach drei verschiedene Zustände signalisieren: zum Beispiel „Fehler“ (Rot), „OK“ (Grün) und „in Bearbeitung“ (Gelb). Es ist ein unglaublich nützliches kleines Modul für jedes Projekt, das eine klare Rückmeldung geben soll.

Deine technischen Vorteile im Überblick:

• Drei Farben in einer LED: Leuchtet wahlweise in Rot, Grün oder Gelb/Orange.
• Kompakte 3mm-LED: Ideal für Projekte, bei denen es auf jeden Millimeter ankommt.
• Einfache Ansteuerung: Jeder Farbkanal wird über einen eigenen Digital-Pin deines Mikrocontrollers gesteuert.
• Common Cathode Aufbau: Vereinfachte Schaltung mit einem gemeinsamen Masse-Pin.
• Integrierte Widerstände: Das Modul ist bereits für den Betrieb an 5V vorbereitet.
• Geringer Stromverbrauch: Effizient und für viele Anwendungen geeignet.
• Universell einsetzbar: Perfekt als Status-LED, für Alarmanzeigen oder als visuelles Feedback.

Technisches Datenblatt

Arduino Code

/*
  KY-029 Zwei-Farben-LED Beispiel
  Dieses Programm schaltet die LED im Sekundentakt durch die
  drei möglichen Farben: Rot, Grün und Gelb.
*/

// Definiere die Pins, an denen die LED angeschlossen ist
const int redPin = 10;   // Roter Kanal
const int greenPin = 9;  // Grüner Kanal (oft mit 'Y' für Yellow markiert)

void setup() {
  // Konfiguriere die Pins als Ausgänge
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
}

void loop() {
  // 1. Nur Rot leuchten lassen
  digitalWrite(redPin, HIGH);
  digitalWrite(greenPin, LOW);
  delay(1000);

  // 2. Nur Grün leuchten lassen
  digitalWrite(redPin, LOW);
  digitalWrite(greenPin, HIGH);
  delay(1000);

  // 3. Gelb leuchten lassen (Rot und Grün an)
  digitalWrite(redPin, HIGH);
  digitalWrite(greenPin, HIGH);
  delay(1000);
}
