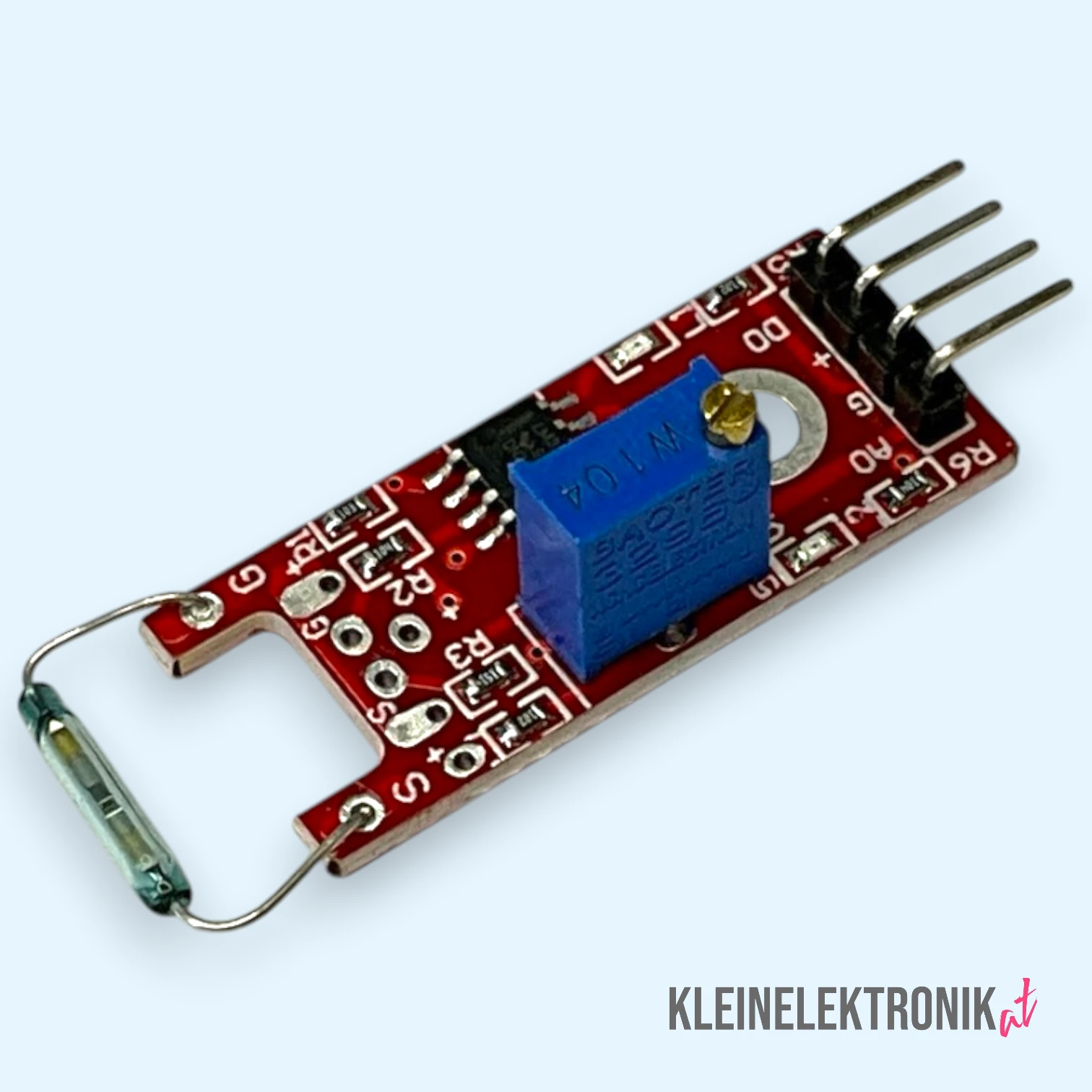

KY-025 Reed-Schalter Modul Magnetkontakt-Sensor berührungslos für Arduino & Co.

Manchmal ist die einfachste Lösung die beste! Mit dem KY-025 Reed-Schalter-Modul realisierst du kinderleicht berührungslose Schalter für deine Projekte. Das Herzstück des Moduls ist ein kleiner Glas-Reed-Kontakt: Im Inneren befinden sich zwei kleine Metallzungen, die sich bei Annäherung eines Magneten berühren und so den Stromkreis schließen. Entfernt man den Magneten, öffnen sie sich wieder.

Dieses simple, aber geniale Prinzip macht das Modul unglaublich vielseitig. Die häufigste Anwendung ist der Bau von Alarmanlagen für Türen und Fenster. Montiere einfach das Modul am Rahmen und einen kleinen Magneten am beweglichen Teil. Sobald die Tür oder das Fenster geöffnet wird, entfernt sich der Magnet, der Kontakt öffnet sich und dein Arduino kann Alarm schlagen. Der integrierte Komparator und das Potentiometer geben dir zusätzlich die Möglichkeit, das Signal aufzubereiten und die Empfindlichkeit anzupassen, falls Störfelder eine Rolle spielen.

Deine technischen Vorteile im Überblick:

• Berührungsloses Schalten: Funktioniert zuverlässig ohne mechanischen Verschleiß.
• Einfaches Prinzip: Leicht zu verstehen und in jedem Projekt zu implementieren.
• Klarer Digitalausgang: Liefert ein eindeutiges HIGH/LOW-Signal (D0) zur einfachen Auswertung.
• Integrierter Komparator: Der LM393 sorgt für ein sauberes Schaltsignal.
• Visuelles Feedback: Eine LED auf dem Board zeigt den Schaltzustand an.
• Breite Kompatibilität: Arbeitet problemlos mit 3.3V- und 5V-Mikrocontrollern.
• Vielseitig einsetzbar: Ideal für Alarmanlagen, als Impulsgeber oder zur Positionserkennung.

Technisches Datenblatt

Arduino Code

/*
  KY-025 Reed-Schalter Beispiel
  Dieses Programm liest den digitalen Ausgang des KY-025 Moduls aus.
  Es gibt eine Meldung auf dem Seriellen Monitor aus, wenn ein Magnet
  in der Nähe ist und der Schalter geschlossen wird.
*/

// Definiere den Pin, an den der digitale Ausgang (D0) des Sensors angeschlossen ist
const int reedPin = 7;

void setup() {
  // Initialisiere die serielle Kommunikation zur Ausgabe
  Serial.begin(9600);

  // Konfiguriere den Sensor-Pin als Eingang
  pinMode(reedPin, INPUT);

  Serial.println("KY-025 Reed-Sensor bereit. Warte auf Magnet...");
}

void loop() {
  // Lese den Zustand des digitalen Ausgangs
  // Normalerweise ist der Ausgang HIGH und wird LOW, wenn ein Magnet erkannt wird.
  int reedStatus = digitalRead(reedPin);

  // Wenn der Sensor ein LOW-Signal erkennt (Magnet in der Nähe)
  if (reedStatus == LOW) {
    Serial.println("Magnet erkannt! (Kontakt geschlossen)");
    // Kurze Pause, um die Ausgabe nicht zu fluten
    delay(500);
  }
}
