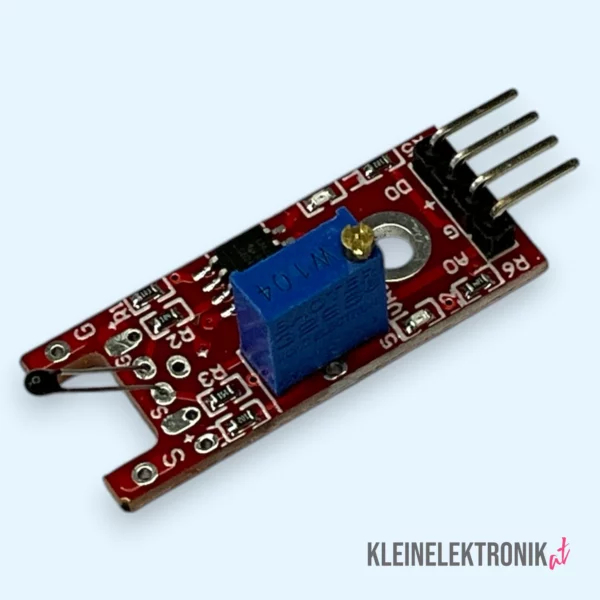

KY-028 Digitaler & Analoger Temperatur Sensor Modul NTC Thermistor für Arduino, ESP32

Behalte die Temperatur in deinen Projekten immer im Blick! Mit dem KY-028 Temperatur-Sensor-Modul erhältst du eine flexible und zuverlässige Lösung zur Temperaturmessung. Das Herzstück des Moduls ist ein NTC-Thermistor, dessen Widerstand sich präzise mit der Umgebungstemperatur ändert. Diese Änderung wird dir auf zwei Wegen zur Verfügung gestellt: als stufenloser, analoger Spannungswert am Pin A0 und als schaltbarer, digitaler Wert am Pin D0.

Das Besondere an diesem Modul ist der integrierte Komparator (LM393) samt Potentiometer. Damit kannst du ganz einfach eine Schaltschwelle für die Temperatur festlegen. Wird dieser Wert überschritten, schaltet der digitale Ausgang D0 – perfekt, um automatisch einen Lüfter, eine Warn-LED oder andere Aktoren zu steuern, ohne deinen Mikrocontroller permanent belasten zu müssen. Die Anbindung ist kinderleicht und die Kompatibilität mit 3.3V- sowie 5V-Systemen macht es universell einsetzbar.

Deine technischen Vorteile im Überblick:

• Zwei Ausgänge: Bietet sowohl einen analogen (A0) als auch einen digitalen (D0) Ausgang.
• Einstellbarer Schwellenwert: Über das On-Board-Potentiometer kannst du den digitalen Schaltpunkt präzise justieren.
• Breiter Messbereich: Erfasst Temperaturen von -55 °C bis +125 °C.
• Flexibler Betrieb: Kompatibel mit 3.3V und 5V Logikpegeln.
• Hohe Empfindlichkeit: Der NTC-Thermistor reagiert schnell auf Temperaturänderungen.
• Einfache Integration: Schneller Anschluss über 4 Pins an alle gängigen Mikrocontroller.
• Visuelles Feedback: Eine On-Board-LED zeigt den Zustand des digitalen Ausgangs an.

Technisches Datenblatt

Arduino Code

/*
  KY-028 Temperatur-Sensor-Modul Beispielcode
  Liest den analogen und digitalen Wert aus und gibt sie auf dem Seriellen Monitor aus.
*/

const int analogPin = A0; // Pin für den analogen Ausgang (A0)
const int digitalPin = 7; // Pin für den digitalen Ausgang (D0)

void setup() {
  // Initialisiert die serielle Kommunikation für die Ausgabe
  Serial.begin(9600);

  // Konfiguriert den digitalen Pin als Eingang
  pinMode(digitalPin, INPUT);

  Serial.println("KY-028 Sensor Test gestartet...");
}

void loop() {
  // Analogen Wert auslesen (0-1023)
  int analogValue = analogRead(analogPin);

  // Digitalen Wert auslesen (LOW oder HIGH)
  int digitalValue = digitalRead(digitalPin);

  // Ausgabe der Werte auf dem Seriellen Monitor
  Serial.print("Analoger Wert: ");
  Serial.print(analogValue);

  Serial.print(" | Digitaler Status: ");
  if (digitalValue == HIGH) {
    Serial.println("Schwellenwert erreicht!");
  } else {
    Serial.println("Normal");
  }

  // Kurze Pause vor der nächsten Messung
  delay(1000);
}
